Dettagli:
|
| Industria applicabile: | Hotel, negozi dell'indumento, negozi di materiale da costruzione, fabbrica, officine riparazioni del | Peso (kg): | 500 |
|---|---|---|---|
| Localizzazione dello showroom: | Egitto, Turchia, Regno Unito, Stati Uniti, Italia, Francia, Germania, Vietnam, Filippine, Brasile, P | Ispezione video di uscita: | Fornito |
| Rapporto di prova della macchina: | Fornito | Tipo di commercializzazione: | Nuovo prodotto 2022 |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | Attrezzatura |
| Garanzia: | 1 anno | Servizio post-vendita: | Installazione sul campo, messa in servizio e formazione |
| Nome: | filtro a vuoto, filtro a vuoto a cintura, filtro a cintura a disidratazione in gesso | Area di filtraggio: | 1.0-80m2 |
| Materiale: | gomma, Q235/304SS | Modello: | Dati di riferimento: |
| Utilizzatori: | Deidratazione, filtrazione | Caratteristica: | Tipo di cintura, vuoto |
| Colore: | Nero, verde, blu, argento | Adatto per: | Industria mineraria, disidratazione di FGD |
| Larghezza della cinghia: | 400 mm-3150 mm | Porto: | Qingdao |
Descrizione:

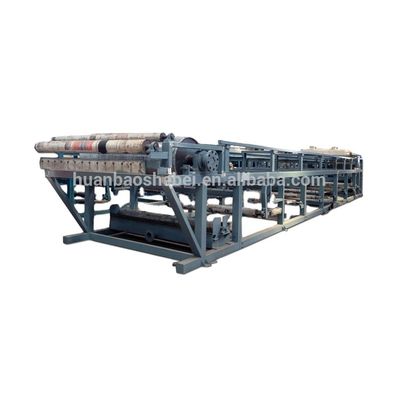

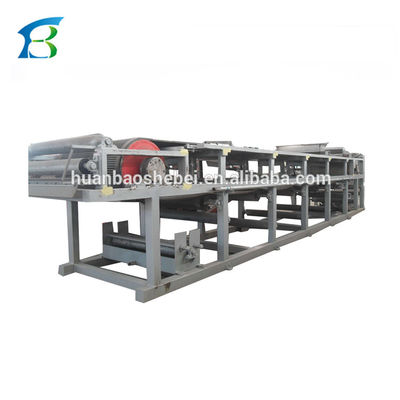

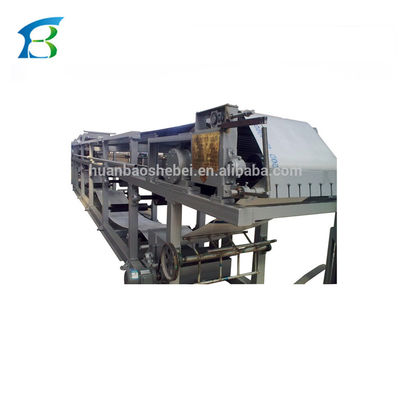

La stampa del filtro a cintura a vuoto in gomma DU è un dispositivo di separazione solido-liquido ad alta efficienza che assorbe la tecnologia avanzata in patria e all'estero.Ha una scatola di vuoto fisso dove il nastro scivola su per formare una struttura di tenuta e solido-liquido è separato sotto sotto pressione vuotoL'area di filtraggio è in grado di filtrare automaticamente, lavare la torta, scaricare il fango, rigenerare il tessuto e raccogliere liquore madre e liquore di lavaggio nella sezione.
È caratterizzato da un'elevata efficienza, da una grande produttività, da un basso contenuto di acqua nella torta, da un funzionamento semplice e da una facile manutenzione.la sua tecnologia ha raggiunto il livello avanzato internazionale ed è ampiamente utilizzata nella separazione solido-liquido per la metallurgia, industria mineraria, ingegneria chimica, fabbrica di carta, alimentare, lavaggio del carbone, industria della protezione dell'ambiente, in particolare per la disidratazione del solfato di calcio nel FGD.
Caratteristiche
1La progettazione modularizzata è per una facile installazione e trasporto.
2Alti gradi di autoalimentazione: l'alimentazione automatica consecutiva, il filtraggio, il lavaggio, la deidratazione, lo scarico, la pulizia del tessuto migliorano l'efficienza della produzione.
3. Velocità di filtraggio rapida: le particelle di grandi dimensioni si depositano nello strato inferiore mentre le particelle di piccole dimensioni si depositano nello strato superiore quando il materiale attraversa l'area di sedimentazione.La struttura ragionevole della torta del filtro garantisce una bassa resistenza del liquido per il filtro rapido di strato sottile.
4- Tecnologia di filtraggio conveniente: spessore della torta, volume dell'acqua, stadi di decantazione contro corrente, grado di vuoto, velocità del filtro possono essere regolati per un effetto ottimale.
5Effetto di decantazione fine: advezione multi-stadio uniforme e completa o decantazione controcorrente rende possibile la raccolta e il riutilizzo del liquore madre e del liquore da lavaggio separatamente.
6DSC per il sistema di controllo assicura il controllo del sito e il controllo remoto automaticamente.
Diagramma del processo di flusso
A. Dispositivo di alimentazione B. Dispositivo di spruzzatura C. Dispositivo di regolazioneD. Dispositivi per il lavaggio

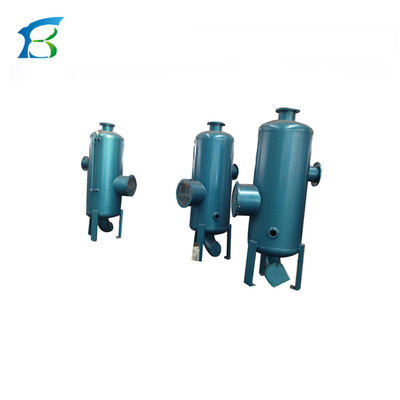

E. Separatore aria-liquido F. Pompa di riflussoG. Pompa a vuoto H. Cintura di gomma
I. panno filtroJ. scatola a vuotoK. cintura di attrito
Casella a vuoto e dispositivo di sollevamento
La scatola a vuoto è collegata da una sezione nel suo complesso e ogni sezione è collegata con un tubo di raccolta liquidi per formare un sistema di raccolta liquida a vuoto.C'è anche un dispositivo di sollevamento per il facile cambio della cintura di attrito.

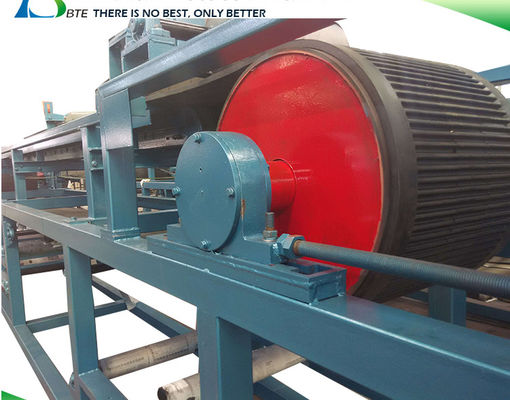

Dispositivo di regolazione e dispositivo di serraggio
Per il normale funzionamento viene utilizzato l'adeguamento automatico del panno mediante cilindro o gasbag.
Il dispositivo di serraggio opera attraverso viti per ottenere un attrito sufficiente per evitare deviazioni.
Dispositivo di lavaggio
Jet d'acqua per il lavaggio di panni e cinture e scatola di vuoto sigillata per la pulizia del sito, la testa è di US spraying system Co. per una migliore prestazione.
Il tipo di corrente contro e il dispositivo di doccia offrono due scelte come decantazione advezione o corrente contro per materiali diversi in modo da lavare completamente.
Sistema di controllo
Il controllo a distanza e sul campo è conveniente per il funzionamento senza controllo.
Via laterale della cintura e della persiana
tessuto di poliestere EP200 a quattro strati per la fascia di gomma a anello e struttura composita per il lato, cioèL'onda laterale è collegata con nastro parallelo assicura l'elasticità in modo da evitare frazione laterale e deflusso del liquido quando passa attraverso il rulloNella parte superiore del nastro è una fila di scanalatura con buco di scarico del vuoto su di esso,strato di gomma pura per scaricare la parte buco può impedire flussi di liquido in nastro di gomma attraverso il tessuto così migliora notevolmente il suo tempo di vita.
Parametro tecnico
| Modello | Area di filtraggio (m2) | Lunghezza del filtro (mm) | Motore principale potenza(kW) | Vaso consumo(m3/min) | Casella a vuoto potenza(kw) |
| 400 | 1.0 | 2500 | 3 | 2 | 1.1 |
| 630 | 5.0 | 7900 | 3 | 15 | 30 |
| 6.3 | 10000 | 3 | 15 | 30 | |
| 1300 | 7.3 | 5600 | 5.5 | 15 | 30 |
| 9.1 | 7000 | 5.5 | 20 | 37 | |
| 10.9 | 8400 | 5.5 | 20 | 37 | |
| 15.0 | 11200 | 5.5 | 20 | 37 | |
| 18.2 | 14000 | 7.5 | 30 | 45 | |
| 20.0 | 15400 | 7.5 | 30 | 45 | |
| 1800 | 20.0 | 11200 | 7.5 | 30 | 45 |
| 25.0 | 14000 | 11 | 42 | 55 | |
| 30.0 | 16800 | 11 | 42 | 55 | |
| 2000 | 20.0 | 10000 | 11 | 42 | 55 |
| 25.0 | 12500 | 11 | 42 | 55 | |
| 29.0 | 14000 | 11 | 42 | 55 | |
| 33.6 | 16800 | 11 | 66 | 55 | |
| 39.2 | 19600 | 15 | 66 | 75 | |
| 2500 | 25.0 | 10000 | 11 | 30 | 55 |
| 30.0 | 12000 | 11 | 42 | 55 | |
| 35.0 | 14000 | 15 | 42 | 75 | |
| 42.0 | 16800 | 22 | 86 | 110 | |
| 49.0 | 19600 | 22 | 86 | 110 | |
| 56.0 | 22400 | 30 | 97 | 160 | |
| 3150 | 61.7 | 19600 | 30 | 100 |
|
| 70.6 | 22400 | 30 | 123 |
| |
| 79.4 | 25200 | 30 | 141 |
|
